中石油哈尔滨石化公司EPC项目


Ⅰ套常减压装置隐患治理项目--新建常压炉(F101)

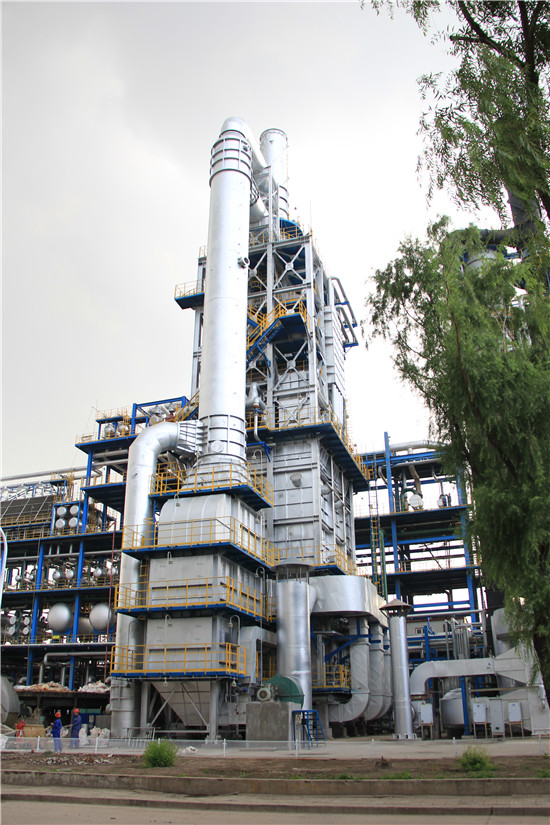

2013年由大庆华凯EPC总承包的哈石化Ⅰ套常减压装置隐患治理项目项目一次开车成功。

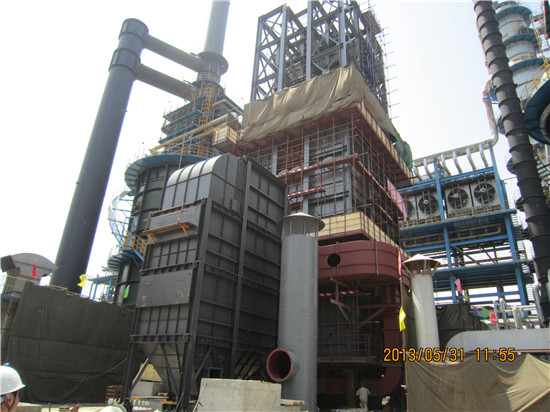

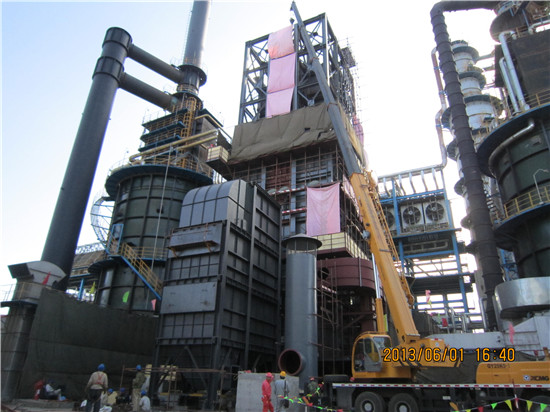

本项目是在已报废的常压炉(F102)的位置新建一台常压炉,新建常压炉的设计热负荷为34.5MW,由于现场可利用空间的限制,本炉只能设计为方箱炉。新建常压炉(F101)建于已报废的常压炉(F102)的位置,位于在用的常压炉(F101)和减压炉(F701)之间,其**允许占地为:南北方向10.5米,东西方向23.3米。若设计为圆筒炉,其基础直径势必会远远大于10.5米,将对周围其他设备的基础造成影响;若设计为方箱炉,则可以**有效的利用现有的平面,即炉体结构南北方向设计控制在10.5米之内,适当向东西方向扩展。所以本设计将该炉设计为辐射-对流型方箱炉,并在现有的平面空间内规范布置。

为了在有限的空间内布置新建常压炉,该炉设计运用了华凯公司专利:矩形箱体管式加热炉空间列管**辐射室(专利号200920010836.4)、瓦棱炉墙**辐射室(专利号200920010833.0)。采用专利技术新建的常压炉,*作弹性可提高到**150%,热效率提高到92.6%。
