中国石油锦西石化公司芳烃联合装置重整四合一炉新增余热回收系统改造项目

锦西石化重整四合一炉用燃料瓦斯的硫含量小于50ppm，而该炉的排烟温度却在200~220，远高于该烟气的露点腐蚀温度，通过目前的节能技术可以将该炉的排烟温度到120℃。为了响应和总公司的节能减排的号召，本项目使加热炉的排烟温度进一步，增大对排烟热量的回收，提高加热炉热效率，从而能耗。同时对过渡烟道的衬里进行重新设计，改造后可以提高加热炉的综合热效率。

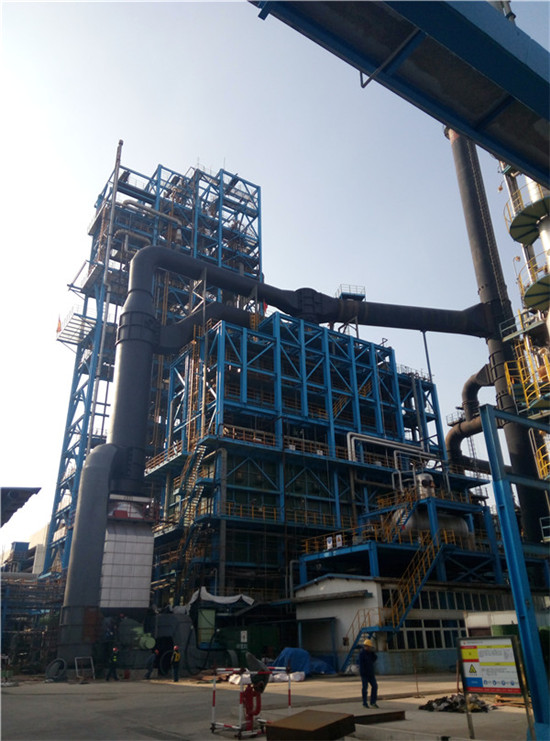

本项目改造是在重整四合一炉的东侧（烟囱对向侧）新建一台扰流子+铸铁板式组合式空气预热器，在预热器的烟气出口设置一台烟气引风机，在预热器的空气入口新建一台空气鼓风机；更换直排烟道密封蝶阀，新增烟气去余热回收系统密封蝶阀，引风机出口位置密封蝶阀，热风道密封调节蝶阀，新增冷空气旁路挡板阀，气动快开风门及新设计烟风道等。对炉体的改造内容主要有：更换42台燃烧器(强制通风)，燃烧器局部衬里的修补，更换过渡烟道的衬里等。本项目建成投产后将大大提高加热炉的热效率，并节约能源，重整四合一炉的热效率从原来的88.6%提高到了93 %，每年可以节约瓦斯2221吨。同时每年将减少了烟气排放。本项目实施后将有利于当地环境的改善。从而确保装置“、稳定、长周期、满负荷、优质”运行。
