中国石油庆阳石化分公司

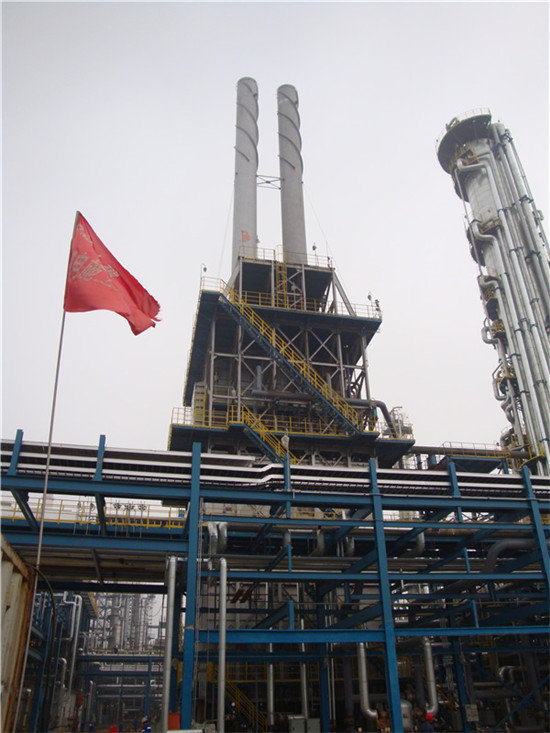

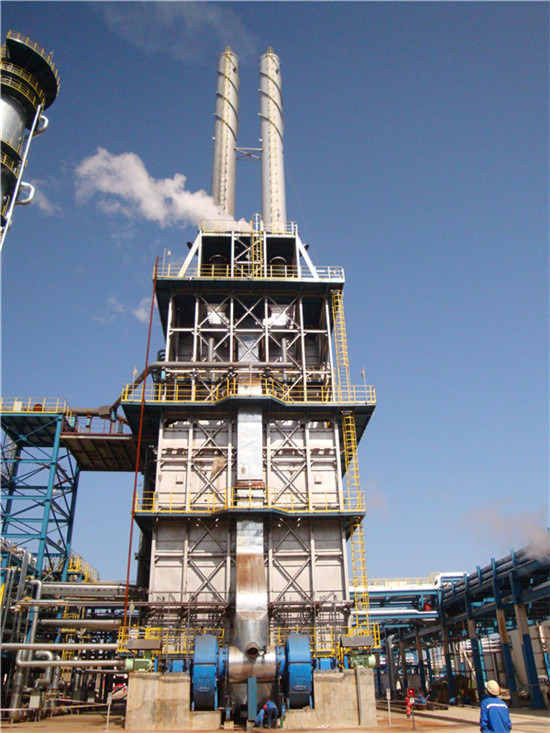

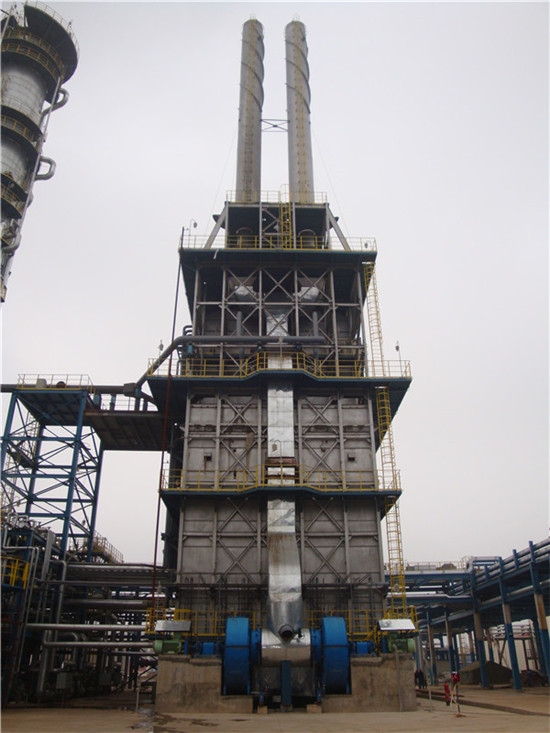

270万吨/年炼油搬迁改造集中加工项目300万吨/年常压蒸馏装置常压炉设计

中国石油庆阳石化分公司,Ⅱ常减压装置,本装置加工量为300×104t/a。本装置的一台常压炉由大庆华凯设计完成,常压炉用于初底油和过热蒸汽,设计热负荷为37.34MW。

本炉设计采用了全密封设计,彻底解决炉体结构及配件的密封问题;对流室除下面三排采用光管外,其它全部采用腰鼓形钉头管,以便彻底解决提高处理量后常压炉对流室的传热、烟气阻力、积灰等问题。在炉顶采用两台新型热管空气预热器,以便彻底解决预热器腐蚀和传热技术落后的问题,由引风机直接将热风引到燃烧器,以节省上下风道的投资。为了使加热炉常年都有一个较高的热效率,空气预热器的环境温度是按着夏季设计的,这样冬季由于环境温度**,空气预热器的排烟温度会出现低温腐蚀,为了解决这一问题,在风机的入口风道上安装了大庆华凯公司的专利产品调风阀,如果加热炉低负荷运转或冬季环境温度低造成加热炉空气预热器的上部排烟温度低于160℃,*作人员就应该适当开启和调整调风阀,使其排烟温度始终保持在160℃以上。
