中国石油辽阳石化分公司


**焦化装置扩能改造--焦化C炉设计

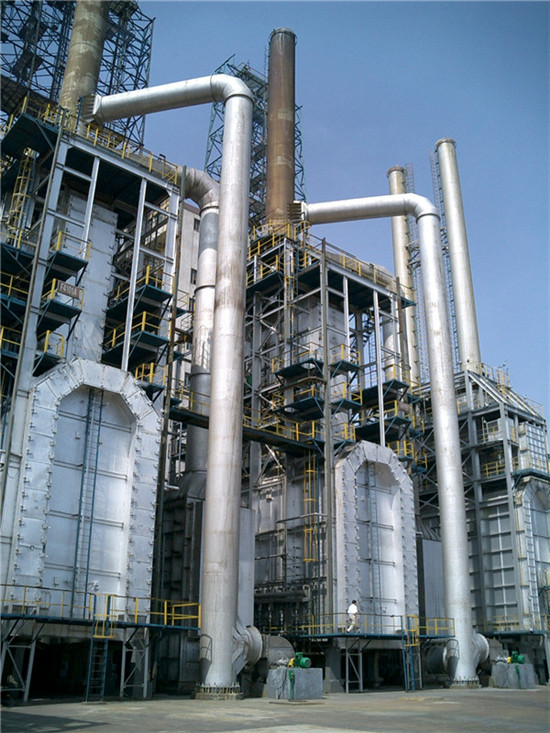

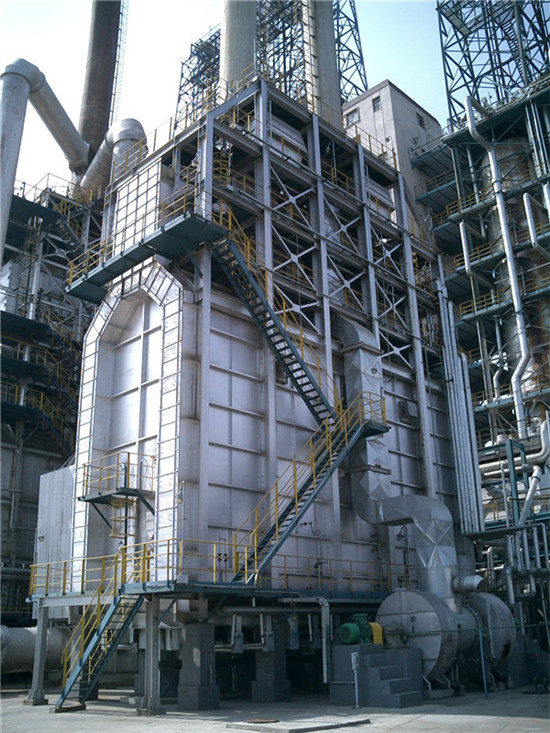

中国石油辽阳石化分公司,**焦化装置扩能改造项目。本装置的一台焦化C炉由大庆华凯设计完成,其设计热负荷为24.19MW。

本炉设计时,为了解决本装置自产低压瓦斯燃烧问题设计采用了HKL-80燃烧器,有效的解决了低压瓦斯的预混和燃烧问题。为了强化对流室炉管的外膜传热系数,减少炉管根数设计采用了R型锯齿形翅片管。为了保证强制通风的需要,本炉设计时采用了备用风机,工作风机一旦出现问题备风机及蝶阀(执行机构)会自动投入运行,所以要求备用风机必须长年处于完好状态。为了提高加热炉的热效率,减少炉体泄漏,全炉在结构上进行了全密封设计。为了提高加热炉的热效率、**装置能耗,在对流室顶部设置了两台蒸发液式传热管预热器,它具有传热效率高、使用寿*长的特点。为了提高加热炉热效率,减少预热器低热腐蚀的机会,使其加热炉的排烟温度常年保持在160℃左右,设计采用了本公司的专利技术调风阀,如果加热炉低负荷或冬季由于外界空气温度低,*使预热器的排烟温度低于155℃时,可适当开启风道下部的调风阀,使其排烟温度常年保持在155℃以上,以确保预热器不会造成低热腐蚀。
